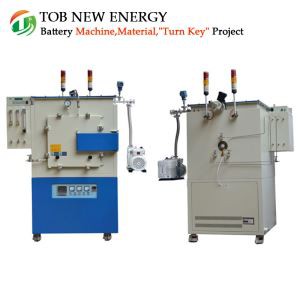

Вакуумна піч швидкого відпалу

Модель:TOB-ZK1000-180
Максимальна температура: 1000 градусів
Робоча температура: 950 градусів
Обмеження швидкості нагрівання: менше або дорівнює 200 градусам / хв

Послати повідомлення

Чат зараз

Введення продукту

Вакуумна піч швидкого відпалу

Специфікація

Основне використання

Кераміка, металургія, електроніка, скло, хімічна промисловість, машини, вогнетриви, спеціальні матеріали, будівельні матеріали, університети, науково-дослідні інститути, промислові та гірничодобувні підприємства для випалу порошку, керамічного спікання, високотемпературного експерименту, обробки матеріалів, якісних коледжів, наукових науково-дослідні інститути, промислові та гірничодобувні підприємства для виконання вакуумної пайки, вакуумного спікання, вакуумного знежирення, вакуумного відпалу тощо.

Ця піч для швидкого відпалу у високому вакуумі використовує імпортну трубку з вольфрамовою ниткою як нагрівальний елемент, використовує двошарову конструкцію оболонки та 31-секційну програмну систему контролю температури, тригер фазового зсуву та тиристорне керування, а піч використовує волокно високої чистоти з оксиду алюмінію та волокно, сформоване у вакуумі. Матеріали поліетиленових легких пластин, імпортовані з Alsay, Японія. Прийнято подвійну корпусну конструкцію печі. Інтегровані кварцова трубка високої чистоти, фланцеве ущільнення з водяним охолодженням, вакуумна система та корпус печі. Печ має такі переваги, як збалансоване температурне поле, низька температура поверхні, швидке підвищення та падіння температури, економія енергії тощо.

Технічний параметр

Модель	TOB-ZK1000-180
Конструкція печі	Двокорпусна конструкція печі
Номінальна потужність	10 кВт
Номінальна напруга	220V
Частота	50 Гц
Номер фази	Однофазний
Максимальна температура	1000 градусів
Робоча температура	950 градусів
Обмеження швидкості нагріву	Менше або дорівнює 200 градусам/хв
Рекомендована швидкість нагріву	30-60 град./хв
Розмір топкової камери	Діаметр 170 * 400мм
Розмір топкової труби	Зовнішній діаметр 180 * 800мм
Розмір зовнішнього вигляду	Ш700 * Г640 * В970 мм
Точність	Менше або дорівнює ±1
Режим регулювання температури	ПІД
Модель термопари	Термопара К-типу
Нагрівальний елемент	Нагрівальна трубка з вольфрамовою ниткою
Матеріал топкової камери	Кварц високої чистоти
вага	90 кг
Підвищення температури поверхні печі	Менше або дорівнює 55
Повітряний перемикач печі	Однофазний 220В
Вакуумна система	Механічний насос плюс Молекулярний насос ZhongKeYi (KYKY TECHNOLOGY) FF160 (додатково)
Ступінь вакууму	6,7*10-4pa (холодна)
Вакуумний дисплей	Складний вакуумметр
Вхід повітря	На вході повітря використовується поплавковий витратомір 0-500 мл/хв
Фланець	Фланець дверцят для швидкого з’єднання
Режим контролю	Прийнято систему автоматичного керування PID, яка автоматично працює від кімнатної температури до встановленої температури. Система контролюється тиристором, а система контролю температури є модульною, з простою структурою та зручним обслуговуванням. Інструмент Yudian, імпортований тиристорний контроль, програмована 31 секція, функція багатосекційного обмеження потужності, функція самонастроювання параметрів багатогрупового ПІД, вільне налаштування постійної температури та кривої ізоляції, функція ручного/автоматичного перемикання без перешкод, функція сигналізації про перегрівання та прилад має функції температурної корекції та компенсації.
Енергозберігаюча продуктивність	Легка вага, швидке підвищення температури, енергозбереження понад 50 відсотків
Запчастини	Одна інструкція, один сертифікат і одна пара рукавичок для високої температури.

Вступ до структури

Ця серія високовакуумних печей швидкого відпалу має прямокутну форму. Кожух печі виготовляється з холоднокатаного листа методом фальцювання і зварювання. Робоча камера - трубка з кварцу високої чистоти. Зовнішня піч з глиноземного волокна з вакуумним формуванням, нагрівальний елемент розміщений у камері печі, камера печі та корпус печі заповнені ДВП типу 1400, двошарова структура оболонки та інтегрована конструкція системи контролю температури та корпус печі.

Ущільнювач корпусу печі включає в себе кілька частин:

(1) Фланець корпусу печі повинен бути зварений після обробки та перевірений на витік гасу.

(2) Кварцова трубка та фланець ущільнені високотемпературною силіконовою прокладкою.

(3) На одній стороні фланця є випускний отвір і вакуумний отвір, а випуск контролюється кульовим краном з нержавіючої сталі.
