Машина для виготовлення літієвих батарей

1. Модель: TOB-HP300C-EC2. Ширина ролика: 330 мм (ефективна ширина використання 300 мм)
3. Модель календаря: гідравлічний прес
4. Діапазон регулювання зазору між роликами: 0-2 мм

Послати повідомлення

Чат зараз

Введення продукту

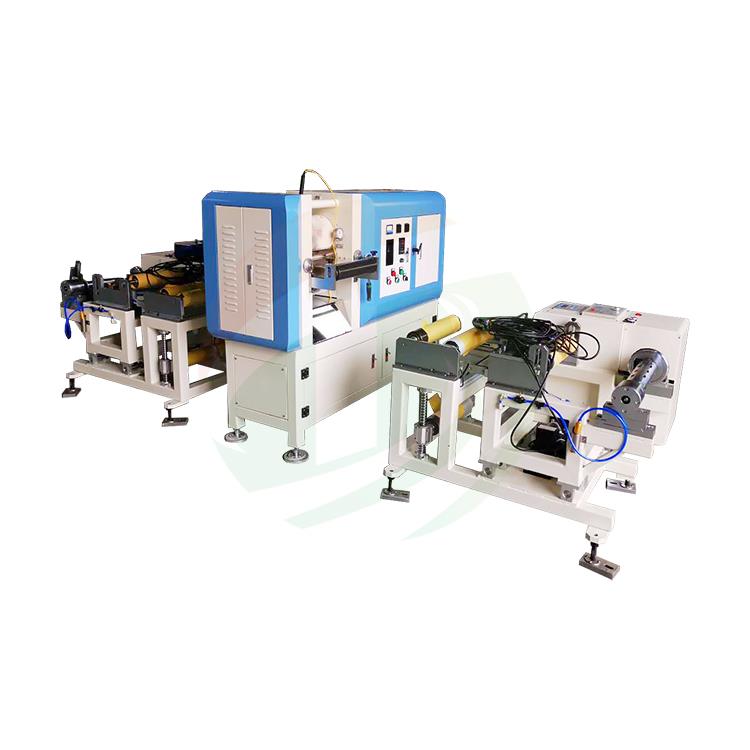

Гідравлічний прокатний прес із сенсорним екраном із системою намотування та розмотування

Специфікація

Безперервний роликовий прес-машина є основним обладнанням виробничої лінії. Він складається з литого сталевого порталу, ролика, двигуна-редуктора змінної частоти, системи тиску газ-рідина, системи регулювання зазору, електричної системи керування, плати захисту від подачі та механізму очищення поверхні кочення.

Безперервний роликовий прес-машина в основному служить для збільшення щільності активного матеріалу електрода в літій-іонних акумуляторах після нанесення покриття. У цьому обладнанні використовується серворегулювання зазору кочення, а лінійна швидкість регулюється перетворювачем частоти (VDF) для реалізації плавного регулювання швидкості.

Модель	Регулювання тиску рулонів до рулонів
функція	Електрод каландрової батареї
Діаметр ролика	Діаметр 210 мм
Ширина ролика	330 мм, ефективна ширина 300 мм
швидкість	2-8об/хв (1.3-5.2 м/хв, регулюється)
Рівномірність покриття	±0.002 мм (гарантія користувача)
Рівномірність товщини електродів після прокатки	Менше або дорівнює ±0,002 мм За умови забезпечення однорідності покриття, Розташування притискного ролика: верхнє і нижнє горизонтальне розташування
Зовнішній вигляд машини	Комп'ютер сірий, синій, встановлення 2 циферблатних індикаторів. Установка захисту пристрою, пофарбований попереджувальний колір
Підшипник	Спеціальний підшипник для роликового преса
мастильний	3# мастило на основі літію
Ширина ролика	300 мм
Модель календаря	Гідравлічний прес
матеріал	Серія 9Cr3Mo Високолегована холоднокатана сталь
Твердість поверхні	Верхній HRC66
Глибина зміцненого шару	18-25 мм
хромований ролик	Більше або дорівнює 0,18 мм
Стрибок ролика	Менше або дорівнює ±0,002 мм
Шорсткість поверхні валика	Ra Менше або дорівнює 0.4
Регулювання зазору між роликами	Через інтерфейс людина-машина регулювання для зміни тиску масла. Значення руху ролика відображається на екрані інтерфейсу людина-машина. налаштування введення в інтерфейсі людина-машина для зміни зазору між роликами, регулюється дисплей сервоприводу.
Діапазон регулювання зазору між роликами	0-2 мм
Роликовий привід	Циклоїдний редуктор
потужність основного двигуна	0.75 кВт (380 В 50 Гц)
Метод тиску	Електричний гідравлічний насос
Технічні характеристики гідроциліндра	Діаметр циліндра 60 мм, хід 10 мм
Максимальний робочий тиск	63T X2 шт
Максимальний робочий тиск повітря	25 МПа
Вага основної машини	Близько 1т
Колір обладнання	Комп'ютер сірий
Рівномірність загальної товщини поверхні	(середня шорсткість, Ra) 0.8-1.25 м
Оздоблення поверхні / площинність притискних роликів	У порядку 0.003 мм
Зауваження	Має регульовану мікрометричну ручку для регулювання зазору між роликами в діапазоні {{0}}05-1.00 мм (допуск 0,003 мм) з двома високоточними мікрометричними ручками

Розмотування

Розмотувальний вал	З клапаном управління повітряним валом, Налаштування пневматичного пістолета
Контроль натягу електродів	Магнітно-порошкове гальмо, відстань обертання 50 Нм
Діапазон регулювання натягу	2.3-20 кг
Контроль корекції	Пристрій фотоелектричної корекції
Керований контроль	Лінійна направляюча підшипника
Загальна довжина руху	±50 мм
вага	Близько 80 кг
Вал	3 дюйми

обмотка

функція	Намотування рулонного електрода
Звивиста вісь	З клапаном управління повітряним валом, Налаштування пневматичного пістолета
Контроль натягу електродів	Магнітно-порошкове гальмо, відстань обертання 50 Нм
Діапазон регулювання натягу	2.3-20 кг
Контроль корекції	Пристрій фотоелектричної корекції
Точність корекції	±0,5 мм
Керований контроль	Лінійна направляюча підшипника
Загальна довжина руху	±50 мм
Драйв	Проведіть котушку через мотор-редуктор і магнітно-порошкову муфту Потужність двигуна обмотки:0.75KW (420V/50Hz 3 Phase)
вага	Близько 80 кг
Вал	3 дюйми
