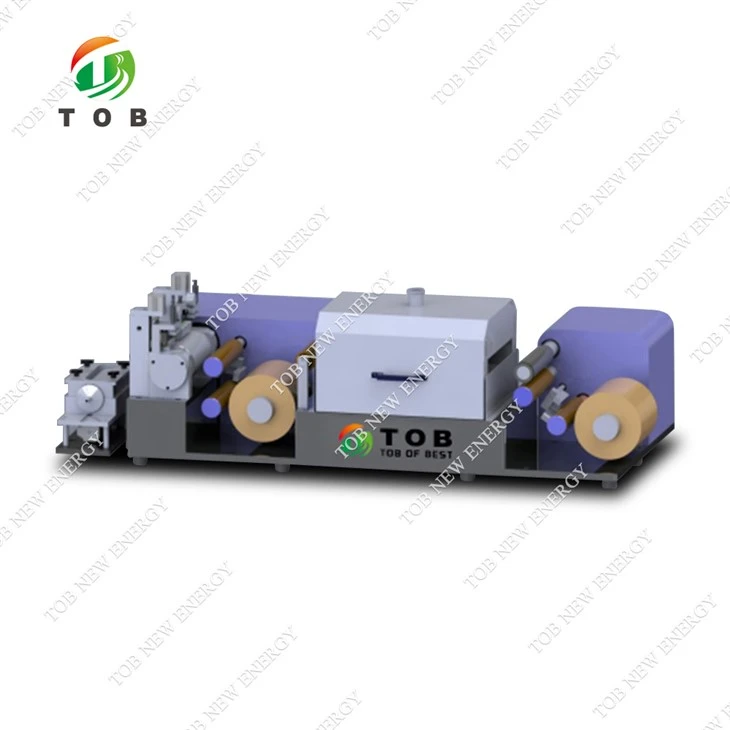

Машина для нанесення покриття на щілину в бардачок

Модель:TOB-LVJY-200
Ця настільна-машина TOB-LVJY-200-для нанесення покриття з верхнім слотом призначена для роботи в бардачковому ящику. Ідеально підходить для досліджень твердотільних батарей із високою точністю покриття, однорідністю та стабільною подачею суспензії.

Послати повідомлення

Чат зараз

Введення продукту

Xiamen TOB New Energy Technology Co., Ltd. є одним із найнадійніших виробників і постачальників машин для нанесення покриття в бардачок у Китаї. Ласкаво просимо придбати високоякісну машину для нанесення покриттів на щілини в бардачок за конкурентоспроможною ціною на нашому заводі. Якщо у вас є запитання щодо співпраці, надішліть нам електронний лист.

Машина для нанесення покриттів із щілинним штампом у бардачок для дослідження та розробки твердотільних-акумуляторів

Специфікація

Ця машина, оснащена головкою для нанесення покриття зі щілинною матрицею та системою подачі точного шприцевого насоса, призначена для процесу нанесення покриття на позитивні та негативні електроди літій-{0}}іонних акумуляторів. Для безконтактного нанесення покриття на підкладки він використовує -головку для екструзії з пазами. Він також підходить для процесів покриття інших типів суспензій і субстратів.

Машина відрізняється високою точністю нанесення покриття, чудовою однорідністю та стабільністю. Його можна використовувати в літій-іонних батареях, FCCL, оптичних плівках, високоякісних-стрічках і різноманітних функціональних плівкових галузях, що ідеально підходить для розробки процесів у лабораторіях або на пілотних лініях.

Основні характеристики

1. Покриття екструзією -слот, висока точність покриття та хороша однорідність.

2. Закрите транспортування суспензії, вільне від зовнішнього втручання.

3. Штампована головка виготовлена з нержавіючої сталі SUS630 з високою адаптивністю та стійкістю до корозії.

4. Контроль натягу основи для стабільного транспортування полотна; агрегати для розмотування та перемотування оснащені пристроями, що направляють полотно.

5. Контролер температури цифрового дисплея з незалежним режимом високо-точного ПІД-контролю; Інфрачервоні нагрівальні трубки забезпечують рівномірне висихання матеріалів.

6. Духова шафа з нержавіючої сталі, -стійкої до корозії, естетичної, компактної та придатної для використання в бардачку.

7. Контроль ПЛК із керуванням HMI,-зручний і простий у використанні.

Технічні параметри

Пункт	Параметр
Спосіб нанесення покриття	Просте екструзійне покриття, придатне для безперервного покриття
Матеріал щілинної матриці	SUS630
Потужність прецизійного шприцевого насоса	1 л на партію
Швидкість нанесення покриття	0~0,5 м/хв (залежно від умов сушіння)
Товщина основи	Алюмінієва фольга (Al): 8-30 мкм Мідна фольга (Cu): 6-20 мкм
Розрахована ширина ролика	230 мм
Ширина покриття	Макс. . 200 мм
Точність покриття	±3 μm
Відповідна в'язкість суспензії	2000~10000 мПас
Відповідний твердий вміст	20~80%
Суха товщина (односторонній-)	10–200 μm
Довжина печі	500 мм
Макс. Температура духовки	150 градусів
Рівномірність температури в печі	Менше або дорівнює ±2,5 градуса
Точність валика для покриття	Радіальне биття Менше або дорівнює ±1,5 мкм, Ra0,4 Прямолінійність Менше або дорівнює ±1,5 мкм, тверде хромоване покриття
Обробка поверхні валиком	Ролик з оксидованого алюмінію
Контроль натягу	Сервоавтоматичне керування натягом для розмотування та перемотування
Веб-керівництво	Фотоелектричний автоматичний EPC з ходом 50 мм
Точність вирівнювання веб-направляння	±0,5 мм
Макс. Діаметр розмотування	Φ200 мм
Макс. Навантаження повітряного валу	30 кг
Тип завантаження	3-дюймовий розширювальний вал для рулонних матеріалів
Основна система управління	Сенсорний екран, PLC, сервосистема
Джерело живлення	220 В / 50 Гц
Номінальна потужність	4 кВт
Подача повітря	0,4 МПа
вага	250 кг
Загальні розміри	Д1650×Ш700×В520 мм (В650 мм із відкритою кришкою)

Технічне обслуговування

1. Завжди протирайте м’якою тканиною, змоченою спиртом, щоб підтримувати чистоту.

2. Змастіть рухомі частини, щоб забезпечити безперебійну роботу.

3. Якщо машина не використовується протягом тривалого часу, очистіть поверхню рухомих частин і збризніть масло проти іржі для захисту.

4. Регулярно перевіряйте гвинти, гайки, шпильки та інші кріпильні деталі, щоб запобігти ослабленню, поломці обладнання та травмам.

Запобіжні заходи

1. Під час роботи забороняється торкатися руками або іншими частинами тіла рухомими частинами або небезпечними зонами, щоб уникнути травм. Не керуйте машиною двома або більше людьми одночасно.

2. Розбирання обладнання неавторизованим або не-професійним персоналом заборонено.
