Виробництво натрій-іонних акумуляторів: чи сумісне обладнання для літій-іонних акумуляторів?

Автор: канд. Дані Хуан
Генеральний директор і керівник R&D, TOB New Energy

доктор філософії Дані Хуан

GM / Керівник досліджень і розробок · Генеральний директор TOB New Energy

Національний старший інженер
Винахідник · Архітектор систем виробництва акумуляторів · Експерт із передових технологій акумуляторів

Контакт з доктором Хуангом

Ⅰ. Чи сумісне обладнання для літій-іонних акумуляторів із виробництвом-іонно-натрієвих акумуляторів?

Так - Більшість обладнання для виробництва літій-іонних акумуляторів можна використовувати для виробництва-іонних натрієвих акумуляторів, але зазвичай потрібні часткові модифікації та налаштування параметрів.
Причина полягає в тому, що натрієві-іонні батареї мають дуже подібну коміркову структуру та виробничий процес, як і літій-іонні батареї, зокрема змішування суспензії, покриття, каландрування, розрізання, намотування або укладання, заповнення електролітом, герметизація та формування. Однак відмінності в активних матеріалах, щільності електродів, хімічному складі електроліту та вікні напруги означають, що деякі параметри обладнання повинні бути скориговані, а в деяких випадках може знадобитися спеціальне обладнання.

Ця сумісність є однією з ключових причин, чому натрій-іонні батареї вважаються однією з найперспективніших альтернатив літій-іонній технології. На відміну від твердотільних-батарей або літієвих-сірчаних систем, натрієві-іонні елементи не потребують абсолютно нової виробничої інфраструктури. Більшість існуючих пілотних літій-іонних ліній і навіть ліній масового виробництва можна повторно використовувати з відносно обмеженими модифікаціями, що дозволяє виробникам зменшити капіталовкладення та прискорити комерціалізацію.

У той же час припущення повної сумісності без розуміння інженерних відмінностей може призвести до серйозних проблем. Невідповідний тиск каландрування, невідповідні умови заповнення електролітом або неправильні параметри формування можуть призвести до скорочення терміну служби, низької ємності або нестабільної безпеки. Тому правильна відповідь на питання про сумісність не просто так чи ні, а скоріше:

Обладнання для літій-іонних акумуляторів значною мірою сумісне з виробництвом-іонів натрію, але оптимальна продуктивність вимагає оптимізації процесу та, у деяких випадках, спеціального обладнання.

Щоб зрозуміти, чому існує сумісність, необхідно поглянути на фундаментальну подібність між двома системами акумуляторів. Як літій-іонні, так і натрієво-іонні батареї використовують інтеркаляційні-електроди, подібні струмоприймачі, порівняльні зв’язувальні елементи та майже ідентичні методи складання елементів. Оскільки механічна структура електродів і процес виробництва--від рулонів залишаються незмінними, більшість обладнання, що використовується для літій-іонних елементів, може працювати в межах необхідного діапазону для натрій-іонних матеріалів.

Однак іонні-натрієві батареї також мають кілька важливих відмінностей. Катодні матеріали, такі як шаруваті оксиди або аналоги берлінської лазурі, мають іншу твердість і щільність порівняно зі звичайними літієвими катодами. Аноди часто використовують твердий вуглець замість графіту, який змінює поведінку ущільнення під час каландрування. Електроліти можуть використовувати різні солі та розчинники, що впливає на в’язкість і умови заповнення. Крім того, натрій-іонні елементи зазвичай працюють при нижчій напрузі, що впливає на вимоги до обладнання для формування та тестування.

Ці відмінності означають, що сумісність обладнання необхідно оцінювати крок за кроком на всій виробничій лінії. На практиці інженери зазвичай аналізують сумісність відповідно до етапів процесу, а не лише за хімією клітини. Системи змішування, машини для нанесення покриттів, каландрові валики, різальні машини, обладнання для намотування, системи наповнення та камери для формування – усе це необхідно перевірити, щоб визначити, чи достатні діапазони параметрів для матеріалів із іонами натрію.

У наступних розділах ми детально розглянемо це питання, порівнюючи процеси виробництва іонів літію-та натрію-, визначаючи, де ці дві технології повністю сумісні, частково сумісні або потребують модифікації. Цей аналіз-технічного рівня є важливим для виробників акумуляторів, науково-дослідних інститутів і стартапів, які планують розробляти натрієві-елементи з використанням наявних літій-пілотних ліній або виробничого обладнання.

Ⅱ. Чому натрій-іонні та літій-іонні батареї мають схожі виробничі процеси

Основна причина, чому обладнання для літій-іонних акумуляторів часто можна використовувати для виробництва-іонно-натрієвих акумуляторів, полягає в великій подібності між двома електрохімічними системами. Обидві технології базуються на реакціях інтеркаляційного-типу, використовують порівняні структури електродів і покладаються на майже ідентичні процеси виробництва--від рулонів. Через це більшість механічних операцій, пов’язаних із виробництвом клітин, не потрібно докорінно переробляти під час переходу з хімії літій-іонів на натрій-іони. Натомість відмінності зазвичай обмежуються властивостями матеріалу та параметрами процесу, а не самим обладнанням.

Зі структурної точки зору натрієві-іонні батареї мають ту саму базову архітектуру, що й літій-іонні елементи. Типовий елемент складається з катода, покритого алюмінієвою фольгою, анода, покритого металевим струмоприймачем, пористого сепаратора, рідкого електроліту та зовнішньої упаковки, такої як циліндричний, пакетний або призматичний корпус. Електроди виготовляються шляхом змішування суспензії, покриття, сушіння, каландрування та різання з наступним укладанням або намотуванням, заповненням електролітом, герметизацією, формуванням і старінням. Оскільки ці кроки ідентичні за послідовністю та принципом, більшість виробничих ліній-іонів літію можуть працювати з матеріалами іонів натрію-без зміни загальної компоновки.

Ще одна важлива подібність — використання полімерних зв'язуючих і електропровідних добавок. Як літій-іонні, так і натрій-іонні електроди зазвичай містять частинки активного матеріалу, вуглецеві провідні агенти, сполучні речовини, такі як PVDF або полімери на водній- основі, і системи розчинників, які дозволяють наносити суспензію на струмоприймачі. Це означає, що реологія суспензії, поведінка покриття та процес сушіння знаходяться в робочому діапазоні стандартних літій-машин для нанесення покриття. Як наслідок, обладнання, призначене для нанесення покриття на штампи чи ракель, зазвичай може працювати із суспензіями електродів іонів натрію лише з незначними коригуваннями в’язкості, швидкості нанесення покриття або температури сушіння.

Механічна поведінка електродної плівки також подібна в обох типах батарей. Після висихання покритий електрод необхідно каландрувати для досягнення заданої товщини та пористості. Цей крок покращує контакт між частинками та зменшує внутрішній опір. Натрієві-іонні електроди, як і літій-іонні електроди, вимагають контрольованого стиснення для досягнення балансу між густиною та іонною провідністю. Оскільки фізична структура електродного шару залишається пористим композитом на металевій фользі, можна використовувати той самий тип каландруючих роликів і систем контролю натягу. Різниця полягає в основному в оптимальному діапазоні тиску та кінцевій щільності, а не в самій конструкції машини.

Процеси складання клітин демонструють однаковий рівень сумісності. Незалежно від того, виробляють літій-іонні чи натрієві-елементи, виробники повинні розрізати електроди потрібної ширини, намотати або скласти їх роздільною плівкою, приварити виступи, вставити комірку в корпус і заповнити елемент електролітом під вакуумом. Ці операції залежать насамперед від механічної точності, а не від електрохімічної хімії. Поки товщина електрода та механічна міцність знаходяться в межах регульованого діапазону обладнання, для обох типів батарей можна використовувати однакові машини для різання, намотування та системи наповнення.

У наведеній нижче таблиці підсумовано подібність у робочому процесі виробництва літій-іонних та натрій-іонних акумуляторів.

Цей високий рівень схожості процесів пояснює, чому багато існуючих літій-іонних пілотних ліній уже використовуються для розробки натрій-іонних елементів. Дослідницькі інститути та стартапи часто обирають технологію іонів натрію саме тому, що вона дає їм змогу повторно використовувати існуючі машини для нанесення покриттів, каландрове обладнання та складальні лінії, не будуючи абсолютно нового заводу. Для компаній, які вже мають можливості виробництва-іонів літію, ця сумісність значно знижує бар’єр для входу на ринок-іонів натрію.

Однак висока схожість не означає, що дві технології ідентичні. Матеріали, які використовуються в натрієвих-батареях, можуть поводитися по-різному під час змішування, покриття та стиснення. Наприклад, тверді вугільні аноди мають інші механічні властивості порівняно з графітовими, а деякі натрієві катоди мають меншу щільність, ніж типові літієві катоди. Ці відмінності впливають на оптимальні параметри процесу і іноді вимагають обладнання з більш широким діапазоном регулювання. Крім того, склад електроліту та робоча напруга можуть впливати на умови заповнення та процедури формування.

Через ці фактори сумісність необхідно оцінювати не лише на рівні процесу, а й на рівні параметрів. Обладнання, яке ідеально працює для виробництва літій-іонів, все ще може потребувати модифікації для досягнення стабільної продуктивності під час виробництва натрій-іонних елементів. У наступному розділі ми розглянемо ключові матеріальні та електрохімічні відмінності між літій-іонними та натрій-іонними батареями та пояснимо, чому ці відмінності можуть впливати на вимоги до обладнання.

Ⅲ. Основні відмінності між натрій-іонними та літій-іонними батареями, які впливають на сумісність обладнання

Незважаючи на те, що натрій{0}}і літій-іонні батареї мають дуже схожий виробничий процес, важливі відмінності у властивостях матеріалів, електрохімічній поведінці та структурі електродів можуть впливати на налаштування обладнання. Ці відмінності зазвичай не вимагають абсолютно нової виробничої лінії, але вони часто вимагають коригування параметрів процесу, більш широких робочих діапазонів або, в деяких випадках, спеціально розробленого обладнання. Розуміння цих відмінностей на інженерному рівні має важливе значення під час оцінювання того, чи можна використовувати існуючу літій-іонну пілотну лінію або виробничу лінію для виробництва натрій-іонних акумуляторів.

Одна з найбільш фундаментальних відмінностей полягає в активних матеріалах, які використовуються для електродів. Літій{1}}іонні батареї зазвичай використовують шаруваті оксиди, такі як NMC, LFP або NCA, як катодні матеріали та матеріали на основі графіту або кремнію-як аноди. Навпаки, натрієві-іонні батареї зазвичай використовують шаруваті натрієві перехідні-оксиди металів, поліаніонні сполуки або аналоги берлінської блакиті для катодів, тоді як твердий вуглець є найпоширенішим матеріалом анода. Ці матеріали відрізняються за твердістю частинок, щільністю та стисливістю, що безпосередньо впливає на змішування, покриття та поведінку каландрування. Наприклад, твердий вуглець зазвичай менш еластичний, ніж графіт, і може легше тріскатися під надмірним тиском каландрування. Як наслідок, каландрове обладнання, яке використовується для виробництва літій-іонів, часто має працювати за нижчого тиску або з більш точним контролем зазору під час виробництва натрій-іонних електродів.

Ще одна важлива відмінність - щільність електродів. Літій-іонні батареї зазвичай оптимізовані для високої щільності енергії, що вимагає відносно високого ущільнення під час каландрування. Однак іонні-натрієві батареї часто працюють із меншою щільністю та вищою пористістю, щоб підтримувати хорошу іонну провідність. Якщо електрод надто сильно стиснутий, проникнення електроліту утруднюється, а ємність може зменшитися. Це означає, що вікно процесу каландрування для натрій-іонних елементів у деяких випадках є вужчим, і обладнання має забезпечувати точне регулювання тиску ролика, температури та швидкості. Машини, розроблені лише для літієвих електродів високої-щільності, можуть не забезпечувати достатньої гнучкості для матеріалів із-іонами натрію без модифікації.

Хімія електролітів також вносить відмінності. Літій-іонні елементи зазвичай використовують солі літію, такі як LiPF₆, розчинені в карбонатних розчинниках, тоді як натрій-іонні елементи можуть використовувати натрієві солі, такі як NaPF₆ або NaClO₄ з подібними, але не ідентичними системами розчинників. Ці електроліти можуть мати різну в'язкість, змочуваність і стабільність, що впливає на наповнення і вакуумне просочення. У товстих електродах або високо-пористих структурах може знадобитися відрегулювати час заповнення та рівень вакууму, щоб забезпечити повне змочування. Якщо система наповнення не підтримує точний контроль тиску та об’єму впорскування, між осередками може виникнути невідповідність.

Робоча напруга є ще одним фактором, який впливає на наступне обладнання, особливо на системи формування та тестування. Літій-іонні елементи зазвичай працюють приблизно від 2,5 В до 4,2 В, тоді як натрієві-іонні елементи часто мають нижче вікно напруги, залежно від хімічного складу катода. Шафи формування та тестери батарей, розроблені для виробництва літій-іонів, зазвичай підтримують широкий діапазон напруги, але старе обладнання може вимагати повторного калібрування або модифікації для досягнення точного контролю на нижчих рівнях напруги. У велико-виробництві це може вплинути на ефективність і точність процесів формування та сортування.

Механічні властивості електрода також дещо відрізняються між двома технологіями. Деякі катоди-іонів натрію, зокрема аналоги берлінської блакиті, можуть мати нижчу щільність відводу та іншу морфологію частинок порівняно зі звичайними літієвими катодами. Це впливає на в'язкість суспензії, стабільність покриття та поведінку при висиханні. Під час нанесення покриття для матеріалів із меншою-щільністю може знадобитися різний вміст твердої речовини або співвідношення зв’язуючого, щоб підтримувати однакову товщину плівки. Під час сушіння може знадобитися коригування швидкості випаровування розчинника, щоб запобігти розтріскування або розшарування. Ці зміни не вимагають іншої машини для нанесення покриття, але вони вимагають обладнання, здатного точно контролювати температуру та стабільну швидкість нанесення покриття.

У наведеній нижче таблиці наведено основні відмінності, які можуть впливати на сумісність обладнання.

Ці відмінності пояснюють, чому сумісність виробничого обладнання-іонів літію та-натрію загалом висока, але не абсолютна. У більшості випадків можна використовувати ті самі машини, але вікно процесу має бути налаштовано відповідно до характеристик натрій-іонних матеріалів. Обладнанню з обмеженим діапазоном регулювання може бути важко досягти стабільного виробництва, особливо при роботі з товстими електродами або новими катодами.

З цієї причини інженери, які оцінюють здатність до-виробництва іонів натрію, повинні не лише перевіряти, чи однакові етапи процесу, але й чи може кожна машина працювати в межах необхідного діапазону параметрів. Системи змішування повинні працювати з різною в’язкістю, машини для нанесення покриттів повинні підтримувати рівномірну товщину при різному вмісті твердої речовини, каландрові валики повинні забезпечувати точний контроль тиску, а системи наповнення повинні підтримувати точне вакуумне просочування. Коли ці умови виконуються, літій-іонне обладнання зазвичай можна успішно адаптувати для виробництва натрій-іонів.

У наступному розділі ми крок за кроком проаналізуємо сумісність обладнання на всій виробничій лінії, визначимо, які машини повністю сумісні, які потребують налаштування, а які, можливо, потребуватимуть переробки під час переходу з літій-іонних на натрій-іонні батареї.

Ⅳ. Аналіз сумісності обладнання за кроком процесу

Щоб оцінити, чи можна використовувати обладнання для літій-іонних акумуляторів для виробництва-іонних натрій акумуляторів, найпрактичнішим підходом є аналіз сумісності крок за кроком уздовж виробничої лінії. Незважаючи на те, що загальний робочий процес однаковий, кожен етап процесу має власний діапазон параметрів, механічні вимоги та чутливість до відмінностей матеріалів. Деякі машини можна повторно використовувати без модифікації, тоді як інші потребують регулювання або додаткових функцій контролю. У деяких випадках, особливо під час роботи з новими натрій-іонними матеріалами або товстими електродами, може знадобитися спеціальне обладнання.

У інженерній практиці сумісність зазвичай класифікують на три рівні:

• Повністю сумісний- обладнання можна використовувати без модифікацій, потрібне лише налаштування параметрів.
• Частково суміснийОбладнання - можна використовувати, але потребує ширшого діапазону регулювання або незначної модифікації.
• Обмежена сумісність- обладнання може працювати, але продуктивність або стабільність не гарантуються без перепроектування.

Ця класифікація допомагає виробникам вирішити, чи можна повторно використати наявну літій-іонну лінію безпосередньо чи потребує модернізації перед виробництвом натрій-іонних елементів.

1. Змішування та приготування суспензії

Системи змішування, які використовуються для літій-іонних акумуляторів, як правило, повністю сумісні з натрій-іонними матеріалами. Обидві технології вимагають дисперсії активного матеріалу, провідних добавок, зв’язувального та розчинника для утворення однорідної суспензії. Планетарні міксери, вакуумні міксери та міксери з високим-зсувом можуть працювати в діапазоні в’язкості, необхідному для електродів іонів натрію-.

Однак деякі матеріали-іонів натрію мають інший розподіл частинок за розміром або хімічний склад поверхні, що може впливати на реологію суспензії. Для твердих вугільних анодів, наприклад, може знадобитися довший час диспергування або інші співвідношення зв’язуючого для досягнення стабільної в’язкості. Через це перевагу надають міксерам з регулюванням швидкості, рівня вакууму та температури. Обладнання, призначене для досліджень і розробок або пілотних ліній, зазвичай має достатню гнучкість, тоді як високооптимізовані змішувачі масового виробництва можуть потребувати налаштування параметрів.

2. Покриття та сушіння

Машини для нанесення покриттів на літій-іонні електроди також дуже сумісні з виробництвом-іонів натрію. Можна використовувати як покриття щілинної матриці, так і покриття ракеля, оскільки основна структура електродної плівки залишається незмінною. Сушильні печі з гарячим повітрям або інфрачервоним нагріванням однаково підходять, оскільки обидва типи батарей покладаються на випаровування розчинника для формування електродного шару.

Основна відмінність полягає в складі суспензії. Натрій-іонні електроди можуть використовувати різний твердий вміст або зв’язувальні системи, що впливає на в’язкість і вирівнювання під час покриття. Для цього потрібні машини для нанесення покриття з точним контролем зазору, стабільним натягом полотна та рівномірною температурою сушіння. Якщо система покриття дозволяє точно регулювати швидкість, швидкість потоку та температуру, вона нормально працюватиме з літій-іонними та натрієвими-іонними електродами без механічних змін.

3. Каландрування та контроль щільності

Каландрування є одним із етапів процесу, де сумісність стає більш чутливою. Літій-іонні електроди часто ущільнюють до відносно високої щільності, щоб максимізувати щільність енергії, тоді як натрієві-іонні електроди можуть потребувати меншого ущільнення, щоб підтримувати достатню пористість для транспортування іонів. Якщо тиск валика надто високий, електроди-іонів натрію-особливо ті, що використовують тверде вугілля або катоди низької{6}}щільності-можуть утворити мікро-тріщини або втратити ємність.

З цієї причини каландрові машини повинні забезпечувати точний контроль зазору між роликами, тиску та температури. Обладнання, розроблене лише для-літієвих електродів високої щільності, може не забезпечувати достатнього діапазону регулювання, але більшість сучасних каландруючих систем, які використовуються на пілотних лініях і гнучких виробничих лініях, можна адаптувати. Нагріті валики також можуть бути корисними при роботі зі сполучними матеріалами, які потребують контрольованого розм’якшення під час стиснення.

4. Розрізання та поводження з електродами

Машини для різання, які використовуються для літій-іонних акумуляторів, майже завжди повністю сумісні з виробництвом-іонів натрію. Процес різання залежить в основному від механічної точності, а не від електрохімічних властивостей. Поки товщина електрода та механічна міцність знаходяться в межах регульованого діапазону машини для різання, можна використовувати однакові леза, системи натягу та елементи керування вирівнюванням.

Однак деякі електроди-іонів натрію можуть бути дещо товщими або менш щільними, що може вплинути на стабільність різання. У цих випадках може знадобитися регулювання гостроти леза, натягу полотна та швидкості подачі, щоб запобігти утворенню задирок або пошкодженню краю. Ці зміни не вимагають іншого обладнання, але вони вимагають ретельного налаштування та калібрування.

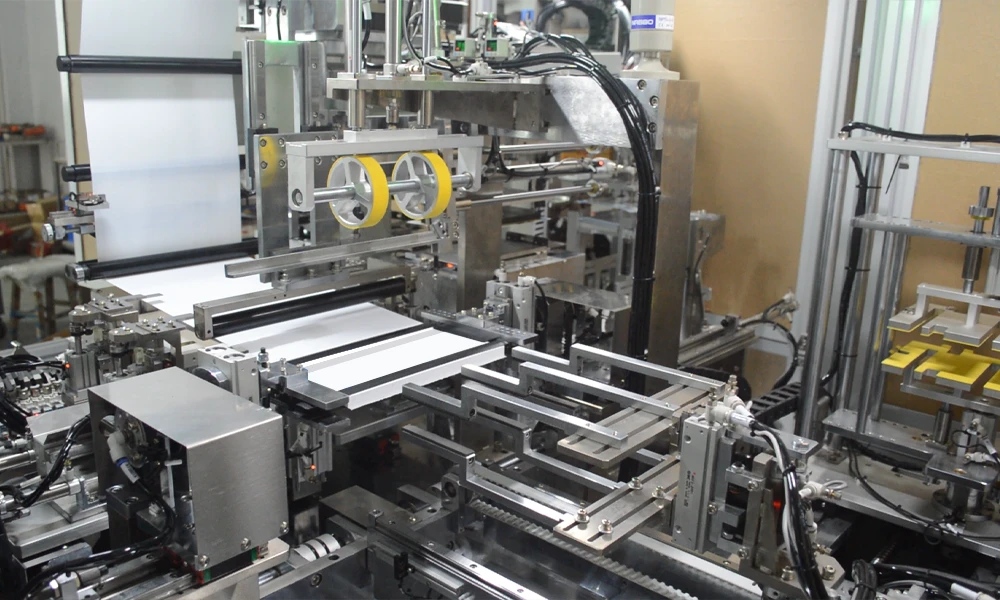

5. Намотування, укладання та складання

Устаткування для складання літій-іонних елементів загалом сумісне з натрієвими-елементами, оскільки механічна структура елемента однакова. Циліндричні, мішечні та призматичні формати можна виготовляти за допомогою аналогічних машин для намотування або укладання. При зварюванні лапок, транспортуванні сепаратора та вставці обсадної труби також використовуються ті самі механічні принципи.

Основна відмінність полягає в жорсткості та товщині електродів. Електроди-іонів натрію можуть поводитися по-різному під час намотування, особливо якщо пористість вища або вміст зв’язуючого різний. Кращі машини з регульованим контролем натягу та точним зворотним зв’язком вирівнювання, щоб забезпечити рівномірну щільність рулону та уникнути деформації. У більшості випадків сучасне літій-іонне монтажне обладнання вже забезпечує достатню гнучкість.

6. Заливка та герметизація електроліту

Системи заповнення електролітом в основному сумісні, але контроль параметрів стає важливим. Електроліти-іонів натрію можуть мати різну в’язкість або змочуваність, що може вплинути на час заповнення та рівень вакууму. Наповнювальні машини повинні забезпечувати точний контроль об’єму ін’єкції, тиску та вакууму для забезпечення повного просочування електрода.

Обладнання для зварювання, наприклад машини для обтиску циліндричних комірок або термозварювання комірок у мішках, зазвичай повністю сумісно, ​​оскільки механічна структура упаковки не змінюється. Лише температура або тиск ущільнення може потребувати регулювання залежно від матеріалу корпусу комірки.

7. Формування та тестування

Обладнання для формування й класифікації, що використовується для літій-іонних елементів, зазвичай можна використовувати для натрієвих-іонних елементів, але необхідно перевірити діапазон напруги та точність керування. Натрій-іонні батареї часто працюють при нижчій напрузі, тому тестер повинен підтримувати необхідне вікно напруги та діапазон струму. Сучасні тестери акумуляторів зазвичай мають достатню гнучкість, але старі системи можуть потребувати повторного калібрування або модифікації програмного забезпечення.

8. Короткий опис сумісності

У наступній таблиці підсумовано сумісність основного технологічного обладнання.

Цей аналіз показує, що більшість літій{0}}іонного обладнання дійсно можна використовувати для виробництва-іонів натрію, але успішне виробництво залежить від того, чи забезпечують машини достатню гнучкість щодо тиску, швидкості, температури та натягу. У пілотних лініях ця вимога зазвичай задовольняється, тому багато натрій{3}}проектів починаються на наявному літій-обладнанні. Однак у великомасштабному-виробництві сумісність потрібно оцінювати ретельніше, оскільки високошвидкісні-лінії часто працюють у вужчих діапазонах параметрів.

У наступному розділі ми детальніше порівняємо пілотні лінії та лінії масового виробництва та пояснимо, чому сумісності зазвичай легше досягти в пілотному-масштабному обладнанні, ніж на повністю автоматизованих лініях промислового виробництва.

Ⅴ. Сумісність пілотних ліній із лініями масового виробництва

На практиці сумісність обладнання для виробництва літій-іонних та натрій-іонних акумуляторів залежить не лише від самого процесу, але й від масштабу виробничої лінії. Пілотні лінії, лабораторні лінії та невеликі-системи виробництва зазвичай мають широкий діапазон регулювання та гнучку конфігурацію, що робить їх добре придатними для розробки-іонів натрію. Навпаки, високошвидкісні лінії масового виробництва часто оптимізовані для певної хімії-іонів літію, що означає, що їх робоче вікно може бути вужчим і менш адаптованим. Як наслідок, те саме обладнання, яке ідеально працює на пілотній лінії, може потребувати модифікації або переробки під час використання у велико-масштабному-виробництві іонів натрію.

Розуміння цієї різниці має важливе значення для компаній, які планують почати виробництво натрій-іонних акумуляторів за допомогою існуючої літій-іонної інфраструктури. Багато проектів на-натрій-іонів на ранній стадії успішні, оскільки вони розроблені на гнучкому пілотному обладнанні, тоді як проблеми часто виникають пізніше, коли масштабується до промислового виробництва.

1. Чому пілотні лінії зазвичай сумісні

Пілотні лінії розроблено для досліджень, розробки процесів і дрібно{0}}серійного виробництва. Їхня головна мета — дозволити інженерам тестувати різні матеріали, склади електродів і параметри процесу. Через це пілотне обладнання зазвичай підтримує широкі діапазони регулювання швидкості, тиску, температури та натягу. Ці характеристики роблять пілотні лінії природно придатними для натрієвих-іонних батарей.

Наприклад, пілотна машина для нанесення покриттів зазвичай допускає значні варіації швидкості нанесення покриття та в’язкості суспензії, що дає змогу працювати як з літій-іонними, так і з-натрієвими іонними композиціями. Пілотна каландруюча машина може регулювати тиск роликів у широкому діапазоні, що важливо при переході від щільних літієвих електродів до більш пористих електродів із іонами натрію-. Системи заповнення пілотних ліній також мають тенденцію до ручного або програмованого контролю рівня вакууму та об’єму впорскування, що допомагає адаптувати різні властивості електроліту.

Ще однією перевагою пілотних ліній є модульна конструкція. Обладнання часто можна замінити, модернізувати або переконфігурувати без зміни всього виробничого плану. Ця гнучкість дає змогу крок за кроком розробляти процеси-іонів натрію без великих інвестицій. Для дослідницьких інститутів, університетів і стартапів це одна з головних причин привабливості натрій-іонної технології, оскільки її можна розробити за допомогою наявного літій-іонного лабораторного або пілотного обладнання.

2. Обмеження в лініях масового виробництва

Лінії масового виробництва літій-іонних акумуляторів зазвичай оптимізовані для високої продуктивності та стабільної роботи. Такі параметри, як швидкість нанесення покриття, тиск каландрування та натяг намотування, часто фіксуються у відносно вузькому діапазоні для максимізації ефективності та продуктивності. Хоча це ідеально для широкомасштабного-виробництва літій-іонів, це може зменшити сумісність із-натрій-іонними матеріалами, які потребують інших умов процесу.

Одним із поширених прикладів є каландрування. У багатьох виробничих лініях-іонів літію каландр призначений для роботи під високим тиском для досягнення максимальної щільності електродів. Однак електроди з іонами натрію можуть потребувати нижчого тиску для підтримки пористості. Якщо машина не може стабільно працювати за нижчого тиску, може бути важко виготовити стійкі електроди-іонів натрію без модифікації.

Системи покриття також можуть становити труднощі. Високошвидкісні-лінійні-лінії нанесення іонного покриття оптимізовано для певної в’язкості суспензії та умов сушіння. Якщо суспензія-іонів натрію має іншу реологію або склад розчинника, покриття може стати нестабільним з тією самою швидкістю. У таких випадках обладнання все ще можна використовувати, але швидкість лінії має бути зменшена, що впливає на продуктивність.

У великомасштабному-виробництві системи наповнення та формування електроліту також можуть потребувати коригування. Промислові наповнювальні машини часто налаштовані на конкретну в’язкість електроліту та час впорскування. Якщо електроліт-іонів натрію поводиться по-іншому, профіль наповнення необхідно змінити, щоб забезпечити повне змочування. Подібним чином необхідно перевірити камери формування, налаштовані на літій-іонні діапазони напруги, щоб забезпечити точний контроль для натрій-іонних елементів.

3. Технічні міркування під час повторного використання літій-іонних ліній

Оцінюючи, чи можна використовувати існуючу літій-іонну лінію для виробництва натрій-іонних акумуляторів, інженерам слід уважно перевірити такі моменти:

Чи дозволяє обладнання достатній діапазон регулювання тиску, швидкості та температури

Чи підтримує програмне забезпечення керування різні параметри напруги та формування

Чи здатні системи покриття та сушіння працювати з різними властивостями суспензії

Чи дозволяють системи наповнення точний контроль вакууму та впорскування

Якщо ці умови виконуються, більшість пілотних ліній можна використовувати повторно, а багато виробничих ліній можна адаптувати з обмеженими модифікаціями. Якщо ні, модернізація окремих машин зазвичай є практичнішою, ніж заміна всієї лінії.

4. Типова сумісність за масштабом виробництва

Це порівняння показує, чому більшість розробок-іонів натрію починається на пілотному обладнанні. Гнучкі машини дозволяють інженерам регулювати параметри до досягнення стабільної продуктивності. Після визначення процесу виробничі лінії можна відповідно змінити. Спроба використати повністю оптимізовану літій-іонну масову лінію без регулювання часто призводить до суперечливих результатів не тому, що обладнання несумісне, а тому, що воно занадто спеціалізоване для іншої хімії.

У наступному розділі ми розглянемо ситуації, коли літій-іонного обладнання може бути недостатньо, і пояснимо, коли для виробництва натрій-іонних акумуляторів рекомендовано використовувати нові чи спеціальні машини.

Ⅵ. Коли для виробництва натрієвих-іонних акумуляторів потрібне нове або спеціалізоване обладнання

Хоча більшість обладнання для літій-іонних акумуляторів можна повторно використовувати для виробництва-іонів натрію, існують ситуації, коли існуючі машини можуть не забезпечувати достатнього діапазону керування чи механічних можливостей. Це не означає, що натрій-іонні батареї потребують абсолютно нової виробничої системи, але певні матеріали, конструкції електродів або виробничі цілі можуть вивести процес за межі нормального робочого вікна літій-іонного обладнання. У цих випадках модернізація певних машин або використання спеціального обладнання стає необхідним для підтримки стабільності, врожайності та продуктивності.

Ці ситуації частіше трапляються під час розробки нових хімічних-іонів натрію, виробництва товстих електродів або переходу від пілотного виробництва до високошвидкісних-промислових ліній. Інженери повинні оцінювати сумісність не лише на основі того, чи може обладнання працювати, а й на тому, чи може воно працювати в оптимальному діапазоні параметрів для натрій-іонних матеріалів.

1. Товсті електроди та конструкції з високим-навантаженням

Однією з сфер, де літій{0}}іонне обладнання може мати обмеження, є виробництво товстих електродів. Натрій-іонні батареї часто розробляються з відносно високою пористістю, щоб компенсувати меншу щільність енергії порівняно з літій-іонними елементами. Щоб досягти достатньої ємності, виробники можуть збільшити товщину електрода замість того, щоб стискати електрод до дуже високої щільності.

Для товстих електродів потрібні машини для нанесення покриття зі стабільним контролем потоку, сильними системами натягу полотна та рівномірним висиханням. Якщо головка для покриття не може підтримувати постійну товщину при високому навантаженні, на електроді можуть утворитися тріщини або нерівні поверхні. Сушильні печі також повинні забезпечувати рівномірний розподіл температури, щоб уникнути захоплення розчинника всередині шару електрода.

Каландрування товстих електродів також може бути складним завданням. Стандартні літій-каландери часто оптимізовані для відносно тонких щільних електродів. Під час роботи з товщими натрієвими-іонними електродами машина повинна забезпечувати точний контроль тиску та зазору між роликами, щоб уникнути надмірного-стиснення. У деяких випадках для підтримки рівномірної щільності по ширині електрода потрібен більший діаметр ролика або покращений контроль натягу.

2. Тверді вуглецеві аноди та катоди з низькою -щільністю

Твердий вуглець, який широко використовується як матеріал анода в іонно-натрієвих-батареях, поводиться інакше, ніж графіт, під час змішування, нанесення покриття та стиснення. Може знадобитися інший вміст зв’язуючого, довший час диспергування та нижчий тиск каландрування. Обладнання, яке не може працювати при нижчому тиску або не може підтримувати стабільний натяг при низькій щільності, може виробляти електроди з низькою механічною міцністю або непостійною пористістю.

Деякі катоди з іонами-натрію, як-от аналоги берлінської лазурі, також мають нижчу щільність відводу, ніж звичайні катоди з іонами-літію. Це впливає на в'язкість суспензії, стабільність покриття та кінцеву товщину електрода. Системи покриття повинні забезпечувати точний контроль швидкості потоку та висоти зазору, щоб запобігти зміні масового навантаження. Крім того, може знадобитися коригування умов сушіння, щоб уникнути розтріскування, спричиненого різною поведінкою випаровування розчинника.

Ці відмінності,-пов’язані з матеріалами, зазвичай не вимагають зовсім інших машин, але вони часто потребують обладнання з ширшим діапазоном регулювання та точнішим керуванням. Тому для нових хімічних батарей пілотні лінії з гнучкою конфігурацією є кращими перед високооптимізованими лініями масового виробництва.

3. Системи сумісності електролітів і наповнення

Заливання електроліту є ще одним кроком, де може знадобитися налаштування. Електроліти-іонів натрію можуть мати інші характеристики в’язкості та змочування порівняно з електролітами-літію. Коли пористість електрода вища або товщина електрода більша, процес заповнення повинен забезпечити повне проникнення електроліту в структуру електрода.

Наповнювальні машини повинні підтримувати точний контроль рівня вакууму, швидкості впорскування та об’єму наповнення. Якщо система не може підтримувати стабільний вакуум або точне дозування, може статися неповне змочування, що призведе до зміни потужності або скорочення терміну служби. У клітинках великого-формату цей ефект стає більш суттєвим, і параметри заповнення потрібно ретельно оптимізувати.

У деяких випадках виробники також експериментують із різними системами розчинників або добавками для натрієвих-іонних акумуляторів, для чого можуть знадобитися системи наповнення з іншими хімічними властивостями. Це ще одна причина, чому гнучке розливне обладнання є кращим для пілотних і ранніх стадій виробництва.

4. Вимоги до формування та тестування

Обладнання для формування та класифікації літій-іонних акумуляторів зазвичай підтримує широкий діапазон налаштувань напруги та струму, але сумісність все одно слід перевіряти. Натрій-іонні батареї часто працюють при нижчій напрузі та можуть використовувати різні профілі заряду й розряду під час формування. Якщо тестер не може забезпечити точний контроль за низької напруги чи струму, виміряна ємність і внутрішній опір можуть бути ненадійними.

На великих-виробничих лініях часто використовуються автоматизовані камери формування, налаштовані для конкретних літій-іонних продуктів. Під час переходу на натрій-іонні елементи може знадобитися налаштувати параметри програмного забезпечення, обмеження напруги та пороги безпеки. У деяких випадках достатньо модернізації системи керування, тоді як в інших можуть знадобитися нові канали формування для досягнення точних умов випробувань.

5. Масштабування від пілотної лінії до промислового виробництва

Проблеми із сумісністю найімовірніше виникнуть під час переходу від-пілотної розробки до масового виробництва. На пілотній лінії менша швидкість і ручне регулювання дозволяють інженерам оптимізувати параметри для нових матеріалів. У високо-швидкісному виробництві ті самі параметри мають залишатися стабільними протягом тривалого часу, а невеликі відхилення можуть призвести до великої кількості дефектних клітин.

З цієї причини компанії, які планують промислове виробництво-іонів натрію, часто повторно використовують загальну структуру лінії-іонів літію, але перепроектовують конкретні машини, такі як системи каландрування, головки для нанесення покриттів або заправні станції. Такий підхід дозволяє виробникам зберегти більшу частину існуючої інфраструктури, гарантуючи, що найважливіші етапи оптимізовані для нової хімії.

У останньому розділі ми підсумуємо сумісність між літій-іонним і натрій-іонним акумуляторним обладнанням і пояснимо, як інтегрований дизайн обладнання та налаштування можуть допомогти виробникам ефективно перейти від літій-іонного до натрій-іонного виробництва.

Ⅶ. Висновок: сумісність висока, але технічна оптимізація визначає успіх

Питання про те, чи можна використовувати обладнання для літій-іонних акумуляторів для виробництва натрій-іонних акумуляторів, є одним із найпоширеніших проблем серед виробників акумуляторів, дослідницьких інститутів і стартапів, які починають-займатися сферою натрієвих іонів. Коротка відповідь, як обговорювалося на початку цієї статті, так - більшість літій-іонного обладнання сумісна -, але повна інженерна відповідь є більш нюансованою. Сумісність існує, оскільки фундаментальна структура та робочий процес виробництва натрій-іонних акумуляторів дуже подібні до літій-іонних елементів. Однак досягнення стабільної продуктивності, високого врожаю та масштабованого виробництва все ще вимагає ретельного налаштування параметрів процесу та, у деяких випадках, спеціального обладнання.

З точки зору процесу, обидві системи акумуляторів використовують майже ідентичні етапи виробництва, включаючи змішування суспензії, покриття електродів, сушку, каландрування, розрізання, намотування або укладання, заповнення електролітом, герметизацію та формування. Оскільки механічна структура електрода та метод виготовлення-{2}}з рулону залишаються незмінними, більшість обладнання, що використовується в літій-іонних пілотних лініях, також може працювати в необхідному діапазоні для натрій-іонних матеріалів. Це головна причина, чому технологію іонів натрію можна швидко розробити без створення повністю нової виробничої інфраструктури.

У той же час відмінності в матеріалах призводять до відмінностей в оптимальних умовах процесу. Катоди-іонів натрію часто мають нижчу щільність, тверді вугільні аноди поводяться інакше, ніж графітові, а вимоги до пористості електродів зазвичай вищі. Властивості електроліту та діапазон напруги також можуть змінюватися. Ці відмінності не обов’язково вимагають нової виробничої лінії, але вони вимагають обладнання з ширшим діапазоном регулювання та більш точним контролем. На гнучких пілотних лініях це рідко є проблемою, тоді як на високошвидкісних лініях масового виробництва деякі машини можуть потребувати модифікації або заміни, щоб підтримувати стабільність продукції.

Тому в реальних інженерних проектах сумісність слід оцінювати крок за кроком протягом усього виробничого процесу. Системи змішування зазвичай повністю сумісні. Машини для нанесення покриття сумісні, якщо в’язкість і діапазон густоти суспензії можна регулювати. Каландрові машини мають забезпечувати точний контроль тиску, щоб уникнути надмірного-стиснення. Обладнання для різання та намотування в основному є механічним і, як правило, може використовуватися повторно. Системи заповнення повинні підтримувати точний контроль вакууму та дозування для забезпечення належного змочування електроліту. Обладнання для формування та тестування має забезпечувати різні параметри напруги та струму, придатні для-іонних елементів натрію. Коли ці умови задовольняються, існуюче літій-іонне обладнання можна ефективно використовувати для розробки натрій-іонів і навіть для промислового виробництва.

Для компаній, які планують нові проекти щодо іон-натрію, найпрактичнішим підходом часто є початок із гнучкої пілотної лінії, оптимізація параметрів процесу, а потім розширення за допомогою виробничого обладнання, розробленого з достатньою можливістю налаштування. Спроба використовувати натрій-іонні матеріали безпосередньо на високооптимізованій літій-іонній масовій лінії без модифікацій може призвести до нестабільної якості не тому, що обладнання несумісне, а тому, що воно розроблено для вужчого робочого вікна.

У сучасному виробництві акумуляторів ключовим фактором є не те, чи має обладнання маркування літій-іонів-натрію, а те, чи сконструйовано систему для підтримки різних матеріалів, щільності та умов процесу. Обладнання з модульною конструкцією, широким діапазоном параметрів і точним керуванням дозволяє перемикатися між хімікатами без перебудови всього заводу. Ця гнучкість особливо важлива, оскільки промисловість досліджує нові технології акумуляторів, такі як натрій-іонні, твердотільні-та літій-сірчані системи.

наTOB НОВА ЕНЕРГІЯ, обладнання для виробництва акумуляторів розроблено з урахуванням цієї гнучкості. Компанія надаєрішення лінії виробництва літієвих батарейякі можна налаштувати для лабораторних досліджень, пілотних-масштабних розробок або промислового виробництва, і ту саму інженерну платформу можна адаптувати для процесів натрієвих-іонних акумуляторів із індивідуальними діапазонами параметрів і конфігурацією обладнання. Для дослідницьких інститутів і стартапів, які розробляють нові хімікати, TOB також постачаєПілотна лінія батареї та рішення для лабораторної лініїз регульованими системами покриття, каландрування, наповнення та формування, що дозволяє інженерам оптимізувати нові матеріали без заміни всієї лінії. Крім того, компанія підтримує передові проекти акумуляторівінтегрованийакумуляторне обладнанняіпостачання матеріалів, охоплює вибір обладнання, проектування процесу, установку та технічну підготовку для різних технологій акумуляторів.

Швидкий розвиток натрій{0}}іонних акумуляторів показує, що майбутнє накопичення енергії не покладатиметься на одну хімію. Виробники, які можуть проектувати гнучкі виробничі лінії та розуміти інженерні відмінності між матеріалами, матимуть явну перевагу. Літій-іонне обладнання забезпечує міцну основу, але успішне натрій-виробництво зрештою залежить від знань процесу, контролю параметрів і здатності налаштовувати обладнання відповідно до нових вимог.
